DINOv3 做 W8A8 PTQ：一次 FP 激活分布定位，把问题从猜测变成证据

把 ViT 导到 INT8 后遇到精度下降，应该先调 PTQ 算法，还是先查激活在哪一层、哪类 token 上失去可量化性？本文记录我们对 DINOv3 ViT-B/16 做的 64 张图像 FP32 逐层 profile：少数 learned register token 在 block 2 把某个 activation tensor 的范围拉到 patch token 的数百倍，单一 A8 scale 难以同时覆盖两者。

这是一项量化前的分布诊断，不等于已经验证了端侧 W8A8 修复方案。下文会说明测量方法、LayerScale 在异常放大链中的位置，以及对 Qualcomm V68 部署提出的下一步假设。

先给结论

配置	64 图平均输出余弦	含义
W8 权重，FP 激活	0.99950	权重量化基本无损
W8A16	0.97724	提高 activation 精度后可用
标准全图 W8A8	-0.00333	单尺度 activation quantization 失效

因此，首先排除“权重 per-channel 不够好”的方向。问题在 activation，而且不是均匀地出现在所有层。

本文的余弦是 ONNX 输出 feature 的相似度，不是分类 Top-1。量化使用 AIMET-ONNX MinMax 仿真：W8 per-channel weight、static per-tensor activation，64 张校准图和独立 64 张评测图；输入严格复用部署脚本的 BGR-to-RGB、resize 128、(x / 255 - 0.5) / 0.5 前处理。

我们量的是什么

这里不是权重直方图，也不是单张图的 input distribution，而是 FP32 图中关键边界的输出激活。对 12 个 Transformer block 的 norm1/qkv/softmax/attention projection/ls1/add1/norm2/fc1/gelu/fc2/ls2/add2 加 final norm，共 145 个边界，分别统计：

CLS（1 个 token）；
learned registers（4 个 token）；
image patches（64 个 token）。

除 min/max、均值、标准差和元素分位数外，最重要的指标是每个 token 的 L-infinity norm，即该 token 的最大绝对通道值。它直接回答了“哪个 token 决定 activation scale”。文中的统计基于 64 张图像的逐层 FP32 profile，原始统计同时保留为 JSON 和 Markdown 表格。

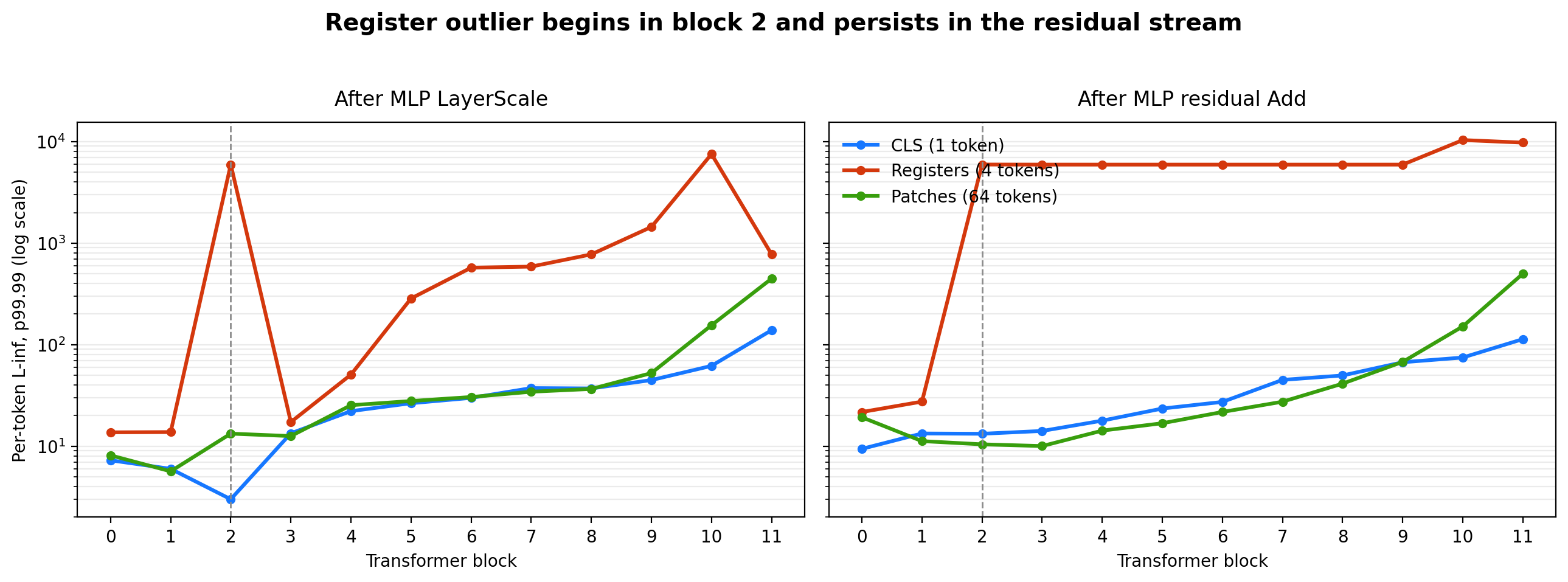

图一：异常从 block 2 开始，并留在残差主干

MLP LayerScale 与 residual Add 之后的 token L-infinity p99.99，纵轴为对数坐标。

图中虚线是 block 2。此前 register、CLS、patch 的量级大体接近；block 2 的 MLP LayerScale 后，register 突然到 5942.8，而 patch 只有 13.30。随后看右图的 residual Add：register 的巨大状态没有消失，而是进入并长期留在 residual stream。LayerNorm 会在每个 block 的线性子层入口重新标准化数值，但它没有抹掉残差状态本身的 group-level range mismatch。

这也是为什么只把 QKV、Softmax 或某几个 MatMul 改得更精细，无法恢复全图 W8A8。

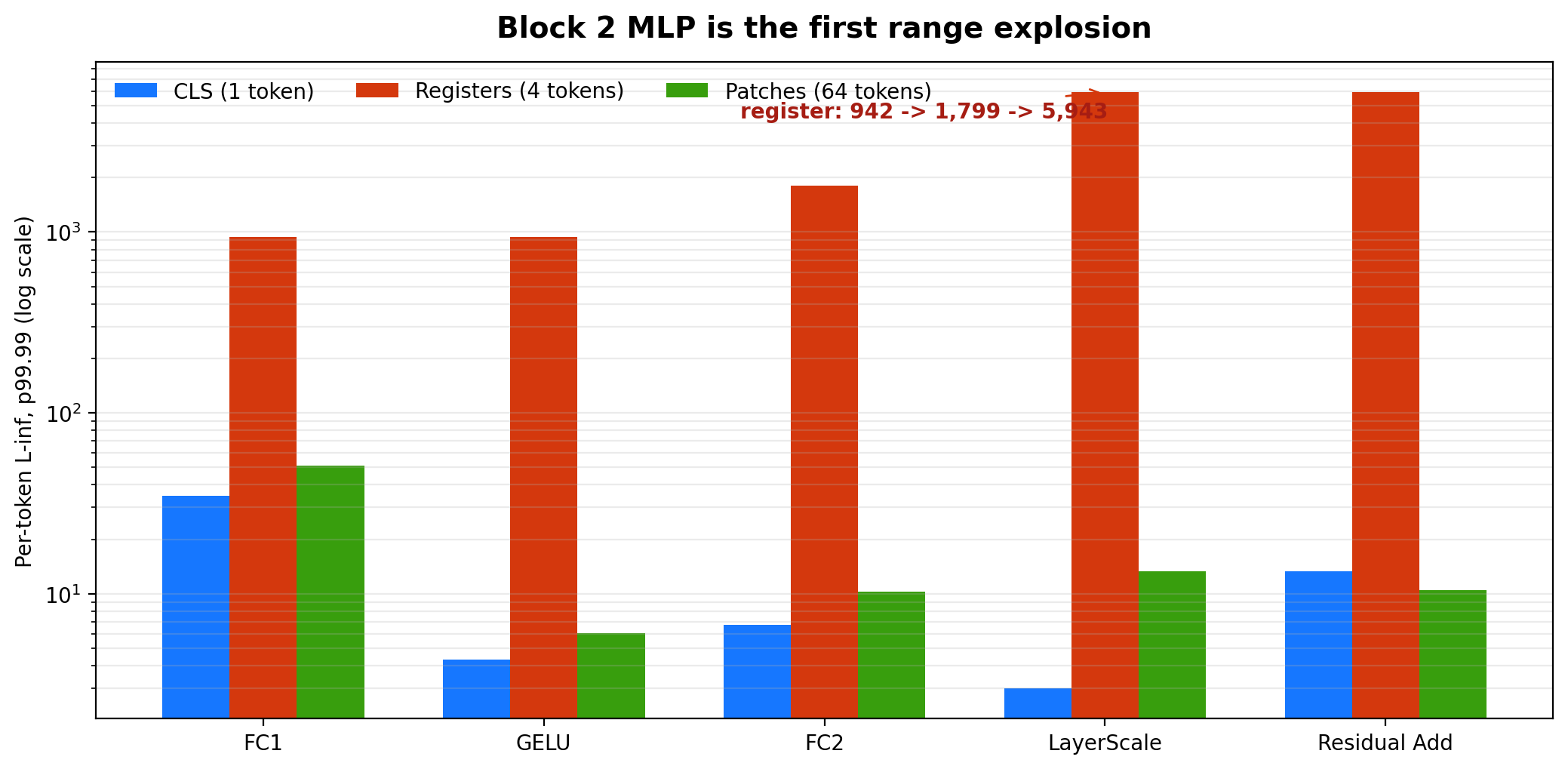

图二：第一次爆炸发生在 block 2 的 MLP，而不是 attention

Block 2 的 FC1、GELU、FC2、LayerScale、Residual Add 的 token L-infinity p99.99。

block 2 的 register token 沿 MLP 路径的数值是：

FC1:        942.3
GELU:       942.3
FC2:       1799.1
LayerScale: 5942.8
Residual Add: 5942.9

相同位置的 patch token 则是 GELU=6.04、FC2=10.26、LayerScale=13.30。在 LayerScale 输出处，register/patch 比约 447x；block 3 的 Add2 仍达到约 591x。

对于静态 per-tensor A8，所有 69 个 token 共享同一个 scale。校准到这个极端 register 后，patch 的峰值在 AIMET 的实际编码中只占约 0.37 个 quantization code。换句话说，patch 大量有意义的细节会落入相同的整数 bin。这不是少数 outlier 自身被近似的问题，而是它们使其余 64 个 patch 的分辨率消失。

LayerScale 到底做什么

LayerScale 最早由 CaiT 提出，用于让更深的 Image Transformer 更容易训练。每一个残差分支不是直接相加，而是先做逐通道缩放：

x_{l+1} = x_l + \gamma_l \odot F_l(\operatorname{LN}(x_l))

其中 $\gamma_l$ 是长度为 hidden dimension 的可学习向量，而不是每个 token 一个系数。它通常以很小的常数初始化，例如 DINO 系列实现中的 1e-5；这样训练刚开始时 residual update 很小，深层网络更稳定。训练完成后，gamma 会按通道学习到不同的大小和正负号。

这和 LayerNorm 不同：LayerNorm 对每个 token 的 channel 维度做标准化；LayerScale 不做标准化，也不会识别“哪个 token 是 outlier”。它只是把所有 token 在每一个 channel 上乘同一组 gamma。

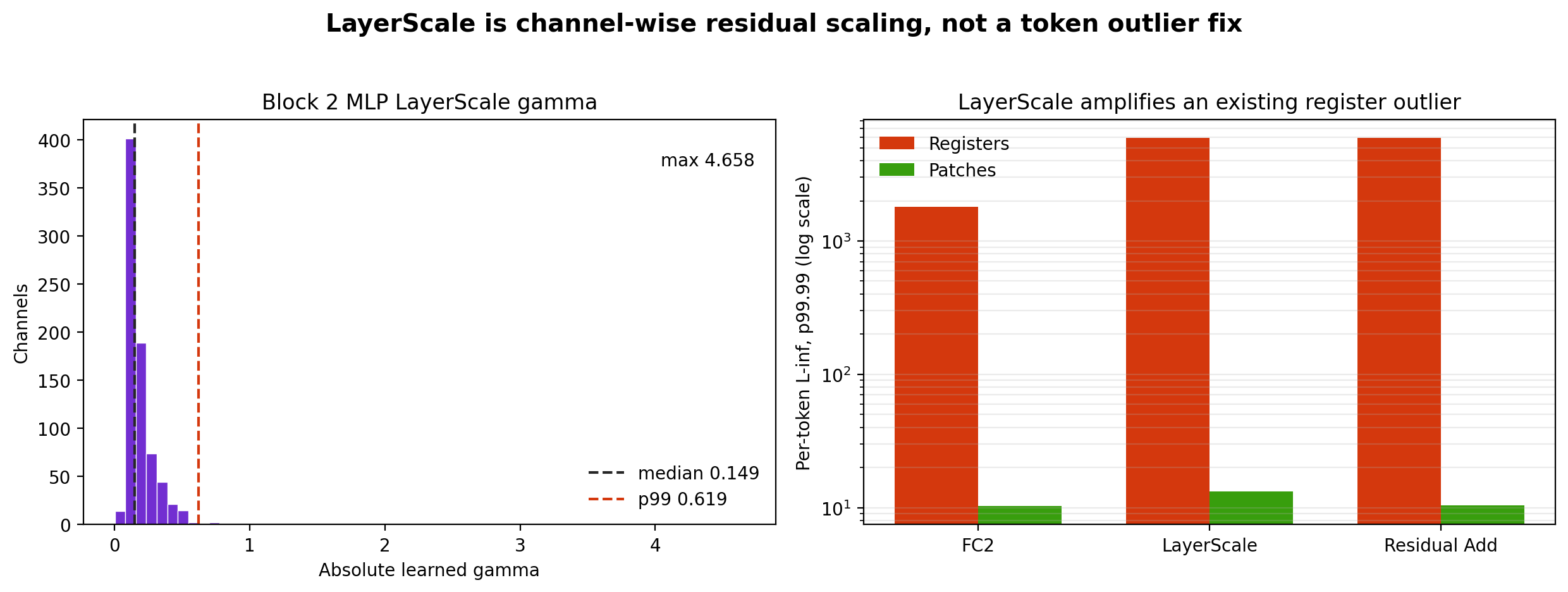

Block 2 MLP LayerScale 的已训练 gamma 参数分布，以及它对 register/patch 范围的影响。

本模型 block 2 的 ls2.gamma 有 768 个元素，绝对值中位数是 0.149，p99 是 0.619，最大值为 4.658。这说明 LayerScale 在预训练之后不再是“微小常数”。它不是最初制造 register 异常的算子：FC1 的 register 已到 942.3；但 FC2 的异常值正好落到部分较大 gamma 对应的通道上时，LayerScale 会把它进一步推到 5942.8，再由 residual Add 保存下来。

所以正确表述是：LayerScale 是训练稳定化的逐通道残差门控；在这个具体 checkpoint 的 block 2，它放大了既有的 register outlier，因而成为 activation quantization 的关键边界，但不能靠“量化 LayerScale 更准”单独解决问题。

为什么常见 PTQ 技术没有直接解决

SmoothQuant、RepQ-ViT 一类方法主要在 LayerNorm 与线性层之间重分配 channel scale，能够改善 MatMul 输入/权重的局部不平衡。但这里的矛盾在 token 维：4 个 register 和 64 个 patch 共享同一 [1, 69, C] tensor 的 activation encoding，二者范围相差数百倍。

旋转保持范数，无法消除 register 的大能量；静态 clipping 会改写 FP 模型语义；仅对线性路径按 token 分组也不够，因为范围在 LayerScale + Add + LayerNorm 的基本算子上持续传播。FQ-ViT、TSPTQ-ViT 等工作使用多尺度 LayerNorm 或特殊整数非线性，本质上承认了“一个 tensor 需要多种数值尺度”，但它们依赖融合 kernel，并非普通 QNN 图中的单一 A8 tensor。

这对 V68 的含义

QNN V68 可以支持 A16 x W8 到 A16 MatMul，也支持 A16 Add；但标准 Concat 要求相同 dtype，运行时 MatMul activation 也不能用 token-axis 的 per-axis encoding。因此在不写自定义融合算子的前提下，严格的标准全图 W8A8 没有办法让 4 个 register 和普通 token 带着独立 scale 穿过 residual、LayerScale 和 LayerNorm。

当前最合理的工程路径是：register 持续使用 A16，普通 token 使用 A8，并在需要完整 token 序列的 attention 边界进行必要的转换。它依然要经过实际 context 生成和 HTP target 精度验证，不能把 AIMET 仿真结果直接当成端侧结论。

如果部署约束绝对要求全图 W8A8，则需求已经不是“换一种 observer”，而是 token-group 或 block-floating 数值格式，并且至少融合 grouped residual Add、LayerNorm、LayerScale，使 group encoding 能贯穿 MLP。这个方向仍是 PTQ，但属于 runtime/kernel 能力建设。

可复现性与下一步

本文三张图由 64 图 FP32 profile 和 ONNX 中 model.blocks.2.ls2.gamma 的参数自动生成。因此更新校准集或模型后，可以重新生成图，而不是手工改数字。

下一步会把 FP 分布与 A8 仿真的逐层误差并排，确定误差首次陡增的量化点；之后在真实 QNN V68 图上验证“register A16、其余 A8”的混合精度边界。本文直接支持的是“单一全图 A8 scale 会受 register outlier 限制”这一诊断，混合精度方案仍待端侧验证。

参考

Going deeper with Image Transformers (CaiT)：LayerScale 的原始论文。
DINOv2 LayerScale 实现：逐通道 x * gamma，默认初始化 1e-5。
FQ-ViT：ViT 的 PTQ 与 LayerNorm/Softmax 特殊量化格式。
